??一、定義與基本概念??


　　熱臺顯微鏡是一種集成了??精密溫控系統??和??光學顯微成像技術??的分析儀器，用于在程序化控溫條件下實時觀察材料微觀結構的變化。它能夠提供材料在加熱、冷卻或恒溫過程中動態演化的直接可視化證據，是材料科學、化學、生物、地質和工業研發領域的核心研究工具。


　　??二、熱臺顯微鏡的系統組成??


　　??1、光學顯微系統??


　　??物鏡??：配備長工作距離物鏡，以適應熱臺厚度


　　??照明系統??：采用耐高溫LED或鹵素光源，部分型號支持透射/反射雙模式照明


　　??成像系統??：高靈敏度CCD或CMOS相機，支持4K視頻錄制

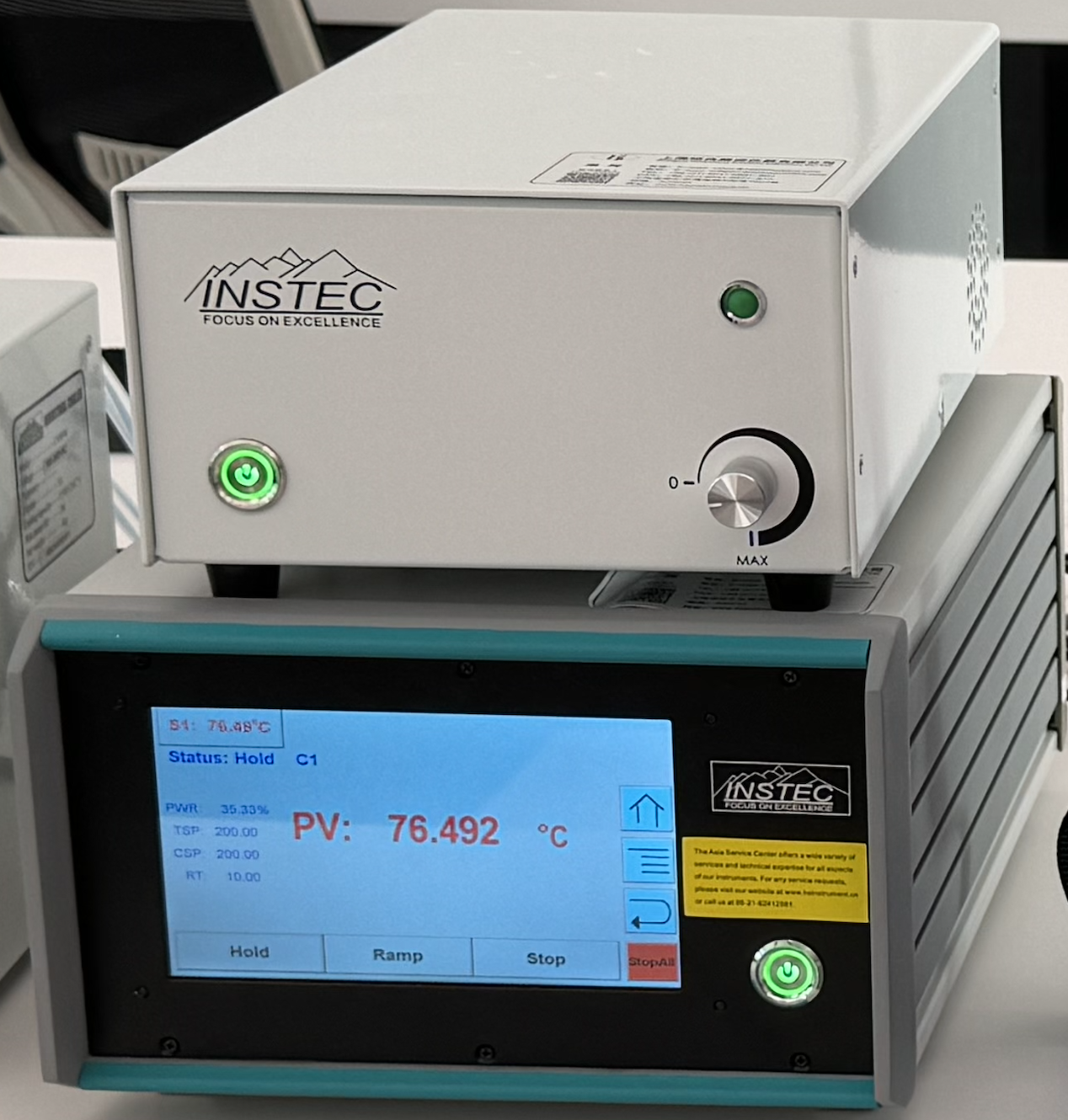

　　??2、核心溫控系統??


　　??加熱元件??：


　　低溫型(<500℃)：帕爾貼半導體


　　中高溫型(500-1500℃)：電阻絲/陶瓷加熱片


　　超高溫型(>1500℃)：激光加熱或感應加熱


　　??溫度傳感器??：


　　K型熱電偶(0-1300℃)


　　S型熱電偶(0-1600℃)


　　紅外測溫(非接觸式)


　　??3、熱臺組件??


　　??樣品腔體??：采用耐高溫材料(石英、藍寶石或陶瓷)


　　??氣氛控制??：


　　真空系統(10?³Pa)


　　惰性氣體保護(Ar、N?)


　　反應性氣體通入(O?、H?)


　　??4、輔助系統??


　　循環水冷裝置(防止熱臺過熱)


　　自動聚焦系統(溫度漂移補償)


　　三維移動平臺(精度0.1μm)


　　??三、工作模式與觀察方法??



　　??1、透射觀察模式??


　　適用樣品：薄膜材料、高分子材料


　　配置要求：雙面拋光石英熱臺


　　典型應用：觀察高分子結晶過程


　　??2、反射觀察模式??


　　適用樣品：金屬、陶瓷等不透明材料


　　特殊配置：斜照明+長工作距離物鏡


　　典型應用：金屬焊接界面演變研究


　　??3、偏振光模式??


　　特殊配置：旋轉偏振片+λ補償片


　　典型應用：


　　液晶相變觀察


　　礦物雙折射變化研究


　　??4、干涉對比模式??


　　配置要求：DIC棱鏡


　　應用場景：表面形貌納米級變化觀測


　　??四、熱臺顯微鏡主要應用領域與典型案例??



　　??1、材料科學研究??


　　金屬相變：觀察鋼的奧氏體化過程(800-900℃)


　　陶瓷燒結：研究ZrO?從單斜相→四方相的轉變


　　高分子材料：記錄PET從熔體→球晶的結晶過程


　　??2、電子封裝領域??


　　焊料潤濕性測試：Sn-Ag-Cu焊料在250℃的鋪展行為


　　界面反應研究：Cu/Sn界面金屬間化合物生長動力學


　　??3、地質礦物研究??


　　巖漿模擬實驗：玄武巖在1200℃的熔融行為


　　礦物相變：石英α-β相變(573℃)


　　??4、化學與化工??


　　熱致變色材料：VO?的半導體-金屬相變(68℃)


　　催化劑研究：Pt/C催化劑在反應溫度下的形貌變化


　　??五、關鍵注意事項??


　　1、??安全防護??：


　　必須佩戴隔熱手套(>800℃操作需全套防護裝備)


　　確保冷卻系統正常運行


　　??2、樣品要求??：


　　厚度<100μm(透射模式)


　　表面粗糙度Ra<0.1μm(反射觀察)


　　??3、溫度控制??：


　　避免>50℃/min的急速升溫(可能導致熱震裂紋)


　　高溫保持階段需開啟自動溫度補償


　　??六、熱臺顯微鏡常見故障處理??

故障現象	可能原因	解決方案
溫度波動大	熱電偶接觸不良	重新安裝熱電偶
圖像模糊	熱臺窗口污染	用丙酮+超細纖維布清潔
無法升溫	加熱絲斷路	更換加熱元件
樣品臺偏移	熱膨脹未補償	啟用自動位置補償功能
